PIC32 miniDev
Özellikler
| 16.90€ |
- PCB boyutu: 90mm x 42mm
- Giriş gerilimi: (5-15) VDC veya USB
- Programlama: ICD2, PICKIT2
- Çıkış portları: 51 I/O
- İşlemci: PIC32MX440F128H
Core: 32-bit
Pin sayısı: 64
Memory: 128KB Flash, 32KB RAM
Dökümanlar ve Uygulamalar
- PIC32 miniDev Teknik Dökümanı
Açıklama

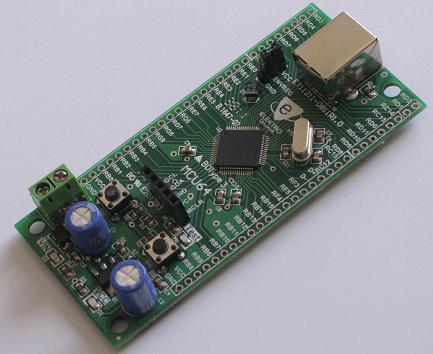

PIC32 miniDev, 32-bit işlemcilerle uygulama geliştirmek için tasarlanmıştır. Microchip tarafından üretilen PIC32MX440F128H işlemcisi kullanılmıştır. İşlemcinin USB özelliği sayesinde USB uygulamalarında tercih edilebilir.
Devreye iki şekilde besleme gerilimi verilebilir. X2 klemensiyle (5-15) VDC uygulanabileceği gibi USB konnektörüyle de gerilim uygulanabilir. Giriş geriliminin nasıl verileceği bir jumper ile seçilmektedir.
İşlemci için gerekli olan 3.3V, LD1117 tarafından sağlanmaktadır. D2 LED'i devrede 3.3V varlığını görmemizi sağlar. Giriş gerilimi klemens ile uygulanıyorsa D3 LED'i, USB ile uygulanıyorsa D5 LED'i yanar.
İşlemcinin I/O pinleri 2.54mm pin aralığına sahip konnektörlerle (pin header) dışarı verilmiştir. D4 LED'i test amaçlı kullanılmak üzere işlemcinin RB6 pinine bağlanmıştır.
PIC32 miniDev, ICD2 ve PICKIT2 gibi programlayıcılarla programlanabilir.
Devrede 2 adet tact switch bulunur. Bunlardan biri reset, diğeri genel amaçlı giriş olarak kullanılır.
