UART to RS232 Breakout (MAX232)
Özellikler
| 5.40€ |
- PCB boyutu: 50mm x 40mm
- Giriş gerilimini gösteren LED
- Data gönderme ve alma durumunu gösteren LED'ler
- 5V kullanılan uygulamalar için MAX232
- UART için TX, RX, RTS ve CTS pinleri
- RS232 için DB9 dişi konnektör
- UART için 1x6 pin header veya 2x5 IDC konnektörle kullanılabilme özelliği (pin aralığı 2.54mm).
Dökümanlar ve Uygulamalar
- UART to RS232 Breakout Teknik Dökümanı
Açıklama

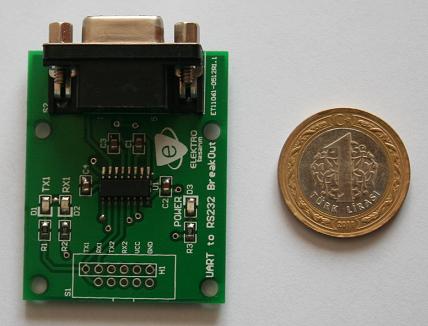

UART to RS232 Breakout, mikroişlemcili uygulamalarda sıklıkla kullanılan çevre birimlerinden olan UART(USART)'ın TTL sinyal seviyelerini RS232 sinyal seviyelerine dönüştürmek için kullanılır.

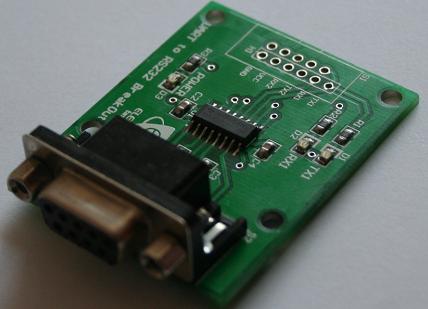

Breakout'u bilgisayara veya RS232 haberleşmesi kullanan başka bir sisteme bağlamak amacıyla DB9 dişi konnektör kullanılır. TTL seviyedeki TX/RX ve besleme gerilimi bağlantıları, pin aralığı 2.54mm olan 1x6 pin header ile yapılabilir (veya 2x5 IDC konnektör). Breakout'a ait pinout UART to RS232 Breakout Teknik Dökümanındadır.
MAX232 entegresinin iki kanalından da yararlanılmıştır, böylece TX, RX pinlerinin yanısıra RTS ve CTS pinleri de kullanılabilir durumdadır. (TX1:TX, RX1:RX, TX2:RTS, RX2:CTS)
Breakout üzerindeki LED'lerden biri besleme geriliminin durumunu, diğerleri de TX/RX durumlarını gösterir.
UART to RS232 Breakout (MAX3232)
Özellikler
| 5.90€ |
- PCB boyutu: 50mm x 40mm
- Giriş gerilimini gösteren LED
- Data gönderme ve alma durumunu gösteren LED'ler
- 3.3V kullanılan uygulamalar için MAX3232
- UART için TX, RX, RTS ve CTS pinleri
- RS232 için DB9 dişi konnektör
- UART için 1x6 pin header veya 2x5 IDC konnektörle kullanılabilme özelliği (pin aralığı 2.54mm).
Dökümanlar ve Uygulamalar
- UART to RS232 Breakout Teknik Dökümanı
- STM32 miniDev USART Uygulaması
Açıklama
UART to RS232 Breakout, mikroişlemcili uygulamalarda sıklıkla kullanılan çevre birimlerinden olan UART(USART)'ın TTL sinyal seviyelerini RS232 sinyal seviyelerine dönüştürmek için kullanılır.
Breakout'u bilgisayara veya RS232 haberleşmesi kullanan başka bir sisteme bağlamak amacıyla DB9 dişi konnektör kullanılır. TTL seviyedeki TX/RX ve besleme gerilimi bağlantıları, pin aralığı 2.54mm olan 1x6 pin header ile yapılabilir (veya 2x5 IDC konnektör). Breakout'a ait pinout UART to RS232 Breakout Teknik Dökümanındadır.
Besleme gerilimi 3.3V olan uygulamalarda kullanılmak üzere MAX3232 entegresi kullanılmıştır. MAX3232 entegresinin iki kanalından da yararlanılmıştır, böylece TX, RX pinlerinin yanısıra RTS ve CTS pinleri de kullanılabilir durumdadır. (TX1:TX, RX1:RX, TX2:RTS, RX2:CTS)
Breakout üzerindeki LED'lerden biri besleme geriliminin durumunu, diğerleri de TX/RX durumlarını gösterir.
